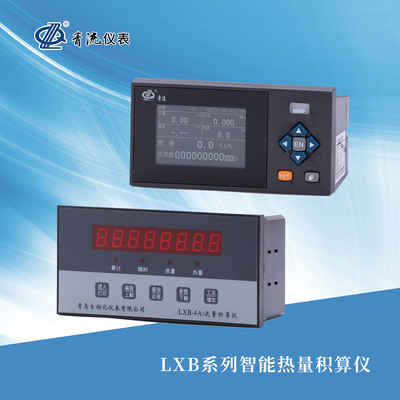

LXB-4A1/ LXB-4Y 熱量積算顯示儀是帶微處理器的多功能智能化熱量積算顯示儀表，與渦街流量計、鉑電阻、壓力傳感器配套使用，自動測量流體的溫度、壓力值，進行熱焓值積算，顯示累計熱量流量和質量流量。該儀表可廣泛應用于城市集中供熱，以及對各種熱交換器的吸收或釋放熱量的檢測及顯示。儀表具有上電和斷電時間參數記憶顯示功能，定時記錄累計量功能。儀表工作設置參數和累計流量值斷電保存。儀表帶打印、通信接口，可定時或随機打印運行參數或與聯網主機進行數據通信。
使用範圍：
⚫适用介質：煤氣、過熱蒸汽、飽和蒸汽、通用氣體、混合氣體、水、熱水、液體（油品、化工産品）等。
⚫流量計：節流式流量計（各類孔闆，ISA1932 噴嘴，長徑噴嘴， 文丘裏噴嘴，經典文丘裏管）、V 型錐流量計、彎管流量計、渦街流量計、渦輪流量計、電磁流量計、質量流量計等。
主要技術指标：
性能
項目 | 規格 |
儀表精确度 | 累計量累計準确度：±0.2% 瞬時量累計準确度：±1% |
最大累計熱量顯示 | 999999.99GJ |
最大累計質量顯示 | 9999999.9T（熱水）99999.999T（蒸汽） |
輸入信号 | 兩路PT100鉑電阻信号：三線制、測量範圍0~500°C 兩路壓力變送器信号：0~10mA 或4~20mA DC |
兩路流量脈沖信号 | 0~3000Hz Vpp=4~11V |
外供電源 | +12V DC 輸出電流50mA +24V DC 輸出電流 50mA |
通信接口 | RS232/RS485（兩選一） |
打印機接口 | RS232 |
輸出模拟電流 | 0~10mA 負載電阻 500Ω 4~20mA 負載電阻 250Ω |
供電電源 | 220V AC ±10% 50Hz 最大功耗：≤8W |
工作環境 外形尺寸 | 溫度0~40℃ 相對濕度85% 高*寬*長=80mm*160mm*75mm |
